| Place of Origin: | China |
| اسم العلامة التجارية: | Meanwell |
| إصدار الشهادات: | CE,ROHS, TUV, UL |
| Model Number: | RS-35 Single Output Switching Power Supply |
| Minimum Order Quantity: | Negotiable |
|---|---|
| الأسعار: | Negotiable |
| Packaging Details: | Export Standard Packaging |
| Delivery Time: | 5-7 work days after receiving deposit |
| Payment Terms: | Ex works |
| Supply Ability: | 30000pcs/month |
| DIMENSION: | 99*82*36mm (L*W*H) | PACKING: | 0.3Kg; 45pcs/14Kg/0.83CUFT |
|---|---|---|---|
| Product Type: | Meanwell RS-35 Series Switching Power Adapter | DC Voltage: | 3.3V, 5V, 12V, 15V, 24V, 48V |
| Overload protection: | 110%~150% hiccup mode, auto-recovery (150% ~190% for RID-125-1205/2405) | WORKING HUMIDITY: | 20 ~ 90% RH non-condensing |
| SAFETY STANDARDS: | UL60950-1, TUV EN60950-1 approved | WORKING TEMP.: | -25 ~ +70 (Refer to "Derating Curve") |
| تسليط الضوء: | ارتفاع القوة أدت إمدادات الطاقة,والصمام الخفيفة التيار الكهربائي |
||

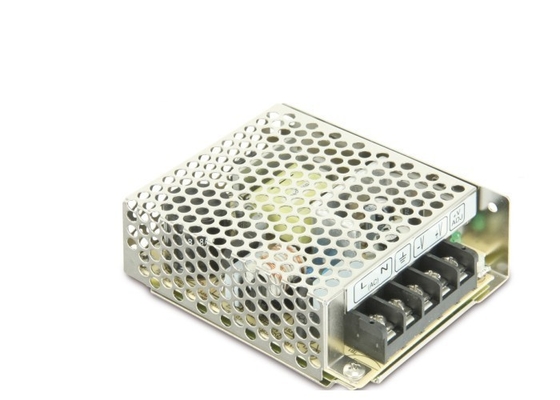

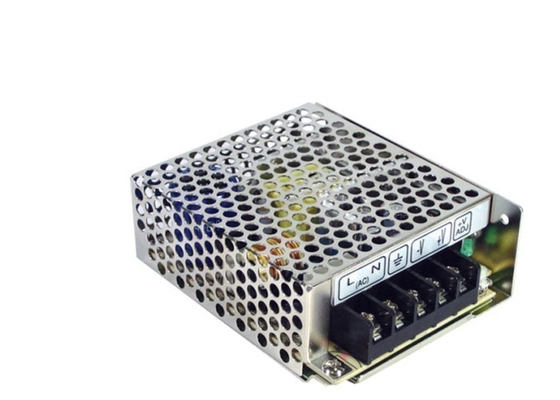

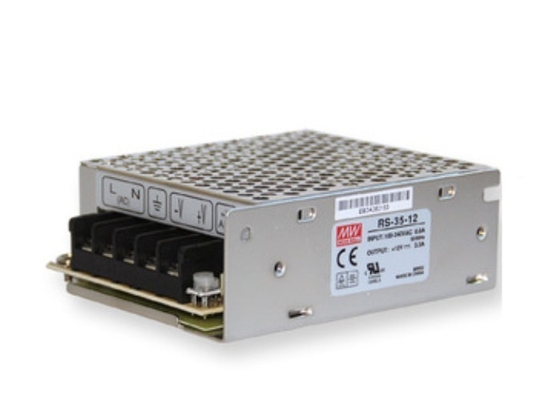

35W AC DC السلطة بقيادة سائق التموين LED 12V RS-35 الجهد المستمر
G3 سلسلة RS-35 المغلقة تحويل التيار الكهربائي الميزات:
إدخال 1. العالمي AC / مجموعة كاملة
2. الحماية: ماس كهربائى / أكثر من حمولة / على مدى الجهد
3. التبريد عن طريق الهواء الحر الحمل الحراري
4. مؤشر LED للطاقة
5. 100٪ حمولة كاملة يحرق في الاختبار
6. لا حمل استهلاك الطاقة <0.5W
7. جميع استخدام 105 مئوية حياة طويلة المكثفات كهربائيا
8. تحمل 300VAC المدخلات ارتفاع لمدة 5 ثانية
درجة الحرارة 9. ارتفاع التشغيل تصل إلى 70
10. تحمل 5G اختبار الاهتزاز
11. كفاءة عالية، وحياة طويلة وموثوقية عالية
12. ضمان 3 سنوات
Meanwell G3 سلسلة AC تبديل محول الطاقة:
RS-15 / RS-25 / RS-35 / RS-50 / RS-75 / RS-100 / RS-150
RD-35 / RD-50 / RD-65 / RD-85 / RD-125
النقل بالسكك الحديدية-50 / RID-65 / RID-85 / RID-125، RT-50 / RT-65 / RT-85 / RT-125
RQ-50 / RQ-65 / RQ-85 / RQ-125
تفاصيل سريعة:
| 35W - المخرجات واحدة | ||||
| نموذج رقم: | الناتج | تول. | R & N | إيفي. |
| RS-35 حتي 3،3 | 3.3V، 0 ~ 7.0A | ± 3٪ | 80mV | 76.5٪ |
| RS-35-5 | 5V، 7.0A 0 ~ | ± 2٪ | 80mV | 80.5٪ |
| RS-35-12 | 12V، 0 ~ 3.0A | ± 1٪ | 120mV | 84.5٪ |
| RS-35-15 | 15V، 0 ~ 2.4A | ± 1٪ | 120mV | 86.0٪ |
| RS-35-24 | 24V، 0 ~ 1.5A | ± 1٪ | 200mV | 88.0٪ |
| RS-35-48 | 48V، 0 ~ 0.8A | ± 1٪ | 200mV | 88.5٪ |
مواصفات عامة:
| نموذج رقم: | RS-35 RD-35 |
| AC نطاق الإدخال الجهد | 85 ~ 264VAC، 120 ~ 373VDC |
| AC تدفق الحالي (كحد أقصى) | 36A في 230VAC |
| تعديل نطاق العاصمة | ± 10٪ من الجهد لإخراج واحد؛ CH1 -5٪ ~ + 10٪ من الجهد لإخراج متعددة |
| حماية من زيادة الحمولة | 110٪ ~ 150٪ وضع زوبعة، لصناعة السيارات في الانتعاش (150٪ ~ 190٪ للبالسكك-125-1205 / 2405) |
| الحماية من الفولت الزائد | 115٪ ~ 135٪ معدل انتاج التيار الكهربائي، ووضع زوبعة، لصناعة السيارات في الانتعاش |
| مع قوة طاقة عالية | I / P - O / P: 3kVAC، I / P - FG: 1.5kVAC، O / P - FG: 0.5kVAC، 1 دقيقة |
| درجة حرارة العمل | -25 ~ + 70 ° C (يرجى الرجوع إلى منحنى derating لنماذج مختلفة) |
| اهتزاز | 10 ~ 500HZ، 5G 10min. / 1 دورة، الفترة لمدة 60 دقيقة. كل على طول X، Y، Z محاور |
| معايير السلامة | UL60950-1، وافق توفالو EN60950-1 |
| معايير EMC | EN55022 الفئة B، EN61000-3-2،3، EN61000-4-2،3،4،5،6،8،11، EN61000-6-2 (EN50082-2) (35 ~ 150W) |
| صلة | محطة كتلة لالمدخلات والمخرجات |
| البعد (كسوكس) (مم) | 99X 82x 36 |
| القضية رقم. | 932A |
| حزم | 45PCS /14.0kg |
ملاحظة:
يتم قياس 1. جميع المعلمات لا يذكر بشكل خاص في 230VAC المدخلات، والحمل المقنن و 25 درجة مئوية في درجة الحرارة المحيطة.
يتم قياس 2. تموج والضوضاء في 20MHz من عرض النطاق الترددي باستخدام '' الملتوية زوج من الأسلاك 12 مع إنهاء 0.1uf ومكثف مواز 47UF.
3. التسامح: ويشمل اقامة التسامح، وخط التنظيم وتنظيم الحمل.
يتم قياس 4. تنظيم الخط من خط الأقل إلى خط رفيع عند الحمل المقنن.
يتم قياس 5. تنظيم الحمل من 0٪ إلى حمولة تصنيف 100٪.
6. يعتبر التيار الكهربائي عنصرا التي سيتم تركيبها في معدات النهائي. معدات النهائية يجب إعادة تأكيد أنه لا يزال يلبي توجيهات EMC. للحصول على إرشادات حول كيفية إجراء هذه الاختبارات EMC، يمكنك الرجوع إلى "اختبار EMC إمدادات الطاقة المكونة" أو الاتصال المبيعات لدينا.
Meanwell AC تحويل التيار الكهربائي من مجموعة منتجاتنا:
G3 سلسلة
NE السلسلة
SE سلسلة
LRS سلسلة
الاستفسارات الخاصة بك هي موضع ترحيب كبير!
