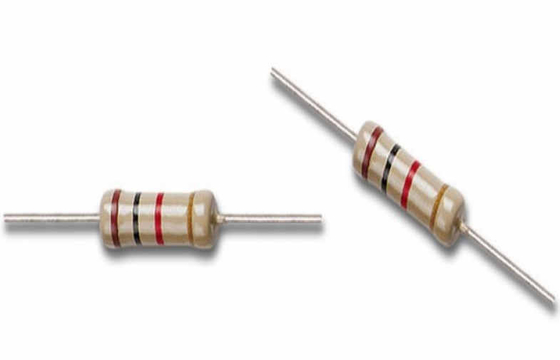

عالية القوة 6W الكربون السينمائي 330 أوم المقاوم E24 لإمدادات الطاقة

تفاصيل المنتج:

Place of Origin:	Dongguan,Guangdong,China
اسم العلامة التجارية:	UCHI
إصدار الشهادات:	UL.VDE.SGS.CTI
Model Number:	CFR1/6W

شروط الدفع والشحن:

Minimum Order Quantity:	10000PCS
الأسعار:	Negotiable
Packaging Details:	Bulk/Tape
Delivery Time:	7 working days
Payment Terms:	T/T,Paypal,Western Union,Money gram
Supply Ability:	8000,000,000PCS Per Month

اتصل

مفصلة وصف المنتج

تسليط الضوء:

المقاومات رقيقة

المقاومات الطاقة العالية

المقاوم فيلم الكربون ثابتة

عالية القوة 6W الكربون السينمائي 330 أوم المقاوم E24 لإمدادات الطاقة

سريع التفاصيل:

• متوسط درجة الحرارة -55 ° C ~ + 155 ° C

• ± 5٪ التسامح

• أداء عالي الجودة بأسعار اقتصادية

• متوافقة مع المعدات الإدراج التلقائي

• لهب نوع مثبطات متاح

• تين المغلفة صلب الأسلاك النحاسية

الرجاء طلب خاص • القيم أدناه 1Ω أو أعلى 10MΩ، يرجى السؤال عن التفاصيل

وصف:

فيلم المقاومات الكربون ثابتة نوع النموذج المقاوم. هي التي شيدت عليها من الناقل السيراميك مع رقيقة فيلم الكربون النقي من حوله، والذي يعمل كمادة مقاوم.

التطبيقات:

ويمكن تركيبها في دوائر السلطة من:

• إمدادات الطاقة والمحولات

• إمدادات الطاقة غير المنقطعة

• المصابيح الموفرة للطاقة

• كوابح الإلكترونية

• حماية خيوط من أنواع مختلفة من المصابيح

• بعض أنواع سخانات

• بالنسبة للدوائر السلطة العليا يسأل عن MF73

وسلسلة MF74 المكثفات زيادة.

مواصفات:

1. عامة

1.1 النطاق

هذه المواصفات متوفرة لفيلم الكربون المقاوم الثابتة المصنعة من قبل، فإنه يتفق مع اختبار بنفايات من شرط مادة المتعلقة بالبيئة.

1.2 تعيين نوع (على سبيل المثال)

ويكون تعيين نوع في النموذج التالي وكما هو محدد.

CF 1/4 W 10K J T52

1.3 الطاقة المقدرة

تصنيف القوة هي القوة القصوى التي يمكن تحميلها بشكل مستمر في درجة الحرارة المحيطة معينة

70 ℃، والجدول 1، ولكن عندما تتجاوز درجة الحرارة المحيطة 70 ℃، وينبغي أن تحدد السلطة في التصنيف

من منحنى derating من Fig.1.

الجدول 1

اكتب		القوة المصنفة	العمل الحد الأقصى الجهد االكهربى	الزائد الحد الأقصى الجهد االكهربى	صمود عازلة الجهد االكهربى	مقاومة مجموعة (Ω)
مقياس عادى	CF1 / 8W	0.125W	200V	400V	300V	1Ω ~ 10MΩ
	CF1 / 4W	0.25W	250V	500V	350V	1Ω ~ 10MΩ
	CF1 / 2W	0.5W	350V	700V	400V	1Ω ~ 10MΩ
	CF1W	1W	500V	800V	450V	1Ω ~ 10MΩ
	CF2W	2W	500V	1000V	450V	1Ω ~ 10MΩ
	CF3W	3W	500V	1000V	500V	1Ω ~ 10MΩ
	CF5W	5W	500V	1000V	500V	1Ω ~ 10MΩ
مقاس صغير	CF1 / 4WS	0.25W	200V	400V	300V	1Ω ~ 10MΩ
	CF1 / 2WS	0.5W	250V	500V	350V	1Ω ~ 10MΩ
	CF1WS	1W	350V	700V	400V	1Ω ~ 10MΩ
	CF2WS	2W	500V	800V	450V	1Ω ~ 10MΩ
	CF3WS	3W	500V	1000V	450V	1Ω ~ 10MΩ
	CF5WS	5W	500V	1000V	500V	1Ω ~ 10MΩ

الشكل 1 الطاقة منحنى derating

1.4 الفولطية

يقوم الفولطية يكون DC أو AC (RMS في تردد السلطة) الجهد الذي يتوافق

يتم احتساب تصنيف القوة والقيمة التي من الصيغة أدناه.

E = √ (P × R) حيث E: الفولطية (V)

P: تصنيف القوة (W)

R: المقاومة الاسمية (Ω)

نطاق درجة حرارة التشغيل: -55 ℃ ~ + 155 ℃

2. البناء

2.1 الأبعاد الخارجية

يجب الوفاء الأبعاد مع [5. الابعاد الخارجية].

رسم بياني 2.2 هيكل

يجب بناء المقاوم (سلسلة CF) على النحو التالي:

لا	بند	مادة
1	جوهر السيراميك	ويستخدم السيراميك الألومينا عالية.
2	العنصر المقاوم	يتكون العنصر المقاوم فيلم الكربون.
3	محطة	غطاء الحديد المعلبة.
4	صلة	سلك الرصاص، الذي هو مطلي مع لحام، تركب على قبعات قبل عملية اللحام.
5	سلك الرصاص	ملحوم أو المعلبة أسلاك صلب.
6	اللوحة الفروة	الراتنج العزل الكهربائي.
7	اللوحة الانتهاء	وتستخدم راتنجات الايبوكسي.
8	إشارة	رمز اللون.

2.3 قبعات الطرفية

يجب أن القبعات اتصال آمن مع العنصر المقاوم كهربائيا وميكانيكيا.

2.4 المقاوم لون الجسم

الجدول 2

مقياس عادى

مقاس صغير

اكتب

اللون

اكتب

اللون

CF1 / 8W، CF1 / 4W،

CF1 / 2W، CF1W،

CF2W، CF3W، CF5W

كاكي

CF1 / 4WS، CF1 / 2WS،

CF1WS، CF2WS،

CF3WS، CF5WS

الكاكي أو الخضراء

2.5 بيان

يجب الوفاء إشارة مع [4. إشارة].

3. خصائص

الجدول 3

بند

أداء

طرق الاختبار (مقاوم للJIS C 5202)

درجة الحرارة

درجة

TCR

± 350

(PPM / ℃)

+ 0 ~

-500

(PPM / ℃)

+ 0 ~

-700

(PPM / ℃)

+ 0 ~

-1500

(PPM / ℃)

تتوافق مع 5.2

× 10 ⁶ (PPM / ℃)

R ₁ -R ₀

R ₀ (T ₁ -T ₀₎

R _0: قيمة المقاومة عند درجة حرارة الغرفة (T _0).

R _1: قيمة المقاومة في غرفة temp.plus 100 ℃ (T ₁₎

مقاومة

القيمة

<47KΩ

47KΩ

100KΩ

101KΩ

330KΩ

331KΩ

10MΩ

وقت قصير

الزائد

ضمن ± (1٪ + 0.05Ω).

لا يوجد دليل على الأضرار الميكانيكية.

تتوافق مع 5.5

الفولطية × 2.5 مرة، 5S

ولكن لا يتجاوز الحد الأقصى الجهد الزائد. (انظر الجدول 1)

بند

أداء

طرق الاختبار (مقاوم للJIS C 5202)

عازلة

مقاومة

10 ⁴ MΩ البسيطة.

10 ⁴ MΩ أو أكثر.

تتوافق مع 5.6

طريقة V-كتلة

يجب اختبار المقاوم في العاصمة 500V لمدة 60 ثانية.

عازل

تحمل

الجهد االكهربى

لا يوجد دليل على الأضرار الميكانيكية ومضة كهربائية، الانحناء

أو انهيار العزل.

تتوافق مع 5.7

الضغط المستمر، طريقة V-كتلة

يجب اختبار المقاوم في إمكانية AC على التوالي لمدة 60 ثانية. (انظر الجدول 1)

نبض الزائد

ضمن ± (2٪ + 0.05Ω)

تتوافق مع 5.8

الفولطية X 4 مرات، 10000 مراكز الشباب الإصلاحية. (1S ON، 25S OFF)

ولكن لا يتجاوز الحد الأقصى نبض الجهد. (انظر الجدول 1)

قوة الطرفية

لا يوجد دليل على الأضرار الميكانيكية.

تتوافق مع 6.1

قوة الشد

مم

قطر الدائرة

قوة الشد N (كجم ق)

مرة

Φ0.38mm ~ 0.50mm

5 (0.51)

10 ± 1

ثانيا

Φ0.50mm ~ 0.68 ملم

10 (1.02)

قوة الالتواء: لثني سلك الرصاص عند نقطة 6MM حول ~

بند

أداء

طرق الاختبار (مقاوم للJIS C 5202)

عازلة

مقاومة

10 ⁴ MΩ البسيطة.

10 ⁴ MΩ أو أكثر.

تتوافق مع 5.6

طريقة V-كتلة

يجب اختبار المقاوم في العاصمة 500V لمدة 60 ثانية.

عازل

تحمل

الجهد االكهربى

لا يوجد دليل على الأضرار الميكانيكية ومضة كهربائية، الانحناء

أو انهيار العزل.

تتوافق مع 5.7

الضغط المستمر، طريقة V-كتلة

يجب اختبار المقاوم في إمكانية AC على التوالي لمدة 60 ثانية. (انظر الجدول 1)

نبض الزائد

ضمن ± (2٪ + 0.05Ω)

تتوافق مع 5.8

الفولطية X 4 مرات، 10000 مراكز الشباب الإصلاحية. (1S ON، 25S OFF)

ولكن لا يتجاوز الحد الأقصى نبض الجهد. (انظر الجدول 1)

قوة الطرفية

لا يوجد دليل على الأضرار الميكانيكية.

تتوافق مع 6.1

قوة الشد

مم

قطر الدائرة

قوة الشد N (كجم ق)

مرة

Φ0.38mm ~ 0.50mm

5 (0.51)

10 ± 1

ثانيا

Φ0.50mm ~ 0.68 ملم

10 (1.02)

قوة الالتواء: لثني سلك الرصاص عند نقطة 6MM حول ~

4. بيان

رمز اللون

5. الأبعاد الخارجية

نوع P

اكتب		الأبعاد
مقياس عادى	صغير الحجم	أنا ± 2.0	L ± 1.0	ψD	ψd ± 0.05	H ± 2.0
CF1 / 8W	CF1 / 4WS	60	3.2	1.8 ± 0.5	0.43	28
CF1 / 4W	CF1 / 2WS	60	6.5	2.3 ± 0.5	0.45	28
CF1 / 2W	CF1WS	60	تسعة	3.2 ± 0.5	0.50	28
CF1W	CF2WS	60	11.5	4.5 ± 1.0	0.68	25
CF1W	CF2WS	73	11.5	4.5 ± 1.0	0.68	31
CF2W	CF3WS	60	15.5	5.0 ± 1.0	0.68	23
CF2W	CF3WS	81	15.5	5.0 ± 1.0	0.68	33
CF3W	CF5WS	94	17.5	6.0 ± 1.0	0.68	38
CF5W		94	24.5	8.0 ± 1.0	0.68	35

5.2 المحورية الرصاص بالشريط

اكتب		بالشريط	الأبعاد
مقياس عادى	صغير الحجم	بالشريط	L	W	P	L1-L2 ماكس.	ت	Z ماكس.	R ماكس.	ت ماكس.	ه ماكس.	S ماكس.
CF1 / 8W	CF1 / 4WS	T26	3.2 ± 0.5	26 + 1 -0	5 ± 0.5	0.5	6 ± 0.5	1.2	0	3.0	0.6	0.5
CF1 / 8W	CF1 / 4WS	T52	3.2 ± 0.5	52 ± 1.0	5 ± 0.5	1.0	6 ± 0.5	1.2	0	3.0	0.6	0.5
CF1 / 4W	CF1 / 2WS	T26	6.5 ± 0.5	26 + 1 -0	5 ± 0.5	0.5	6 ± 0.5	1.2	0	3.0	0.6	0.5
CF1 / 4W	CF1 / 2WS	T52	6.5 ± 0.5	52 ± 1.0	5 ± 0.5	1.0	6 ± 0.5	1.2	0	3.0	0.6	0.5
CF1 / 2W	CF1WS	T52	9.0 ± 1.0	52 ± 1.0	5 ± 0.5	1.0	6 ± 0.5	1.2	0	3.0	0.6	0.5
CF1W	CF2WS	T52	11.5 ± 1.0	52 ± 1.0	5 ± 0.5	1.0	6 ± 0.5	1.2	0	3.0	0.6	0.5
CF1W	CF2WS	T66	11.5 ± 1.0	66 ± 1.0	5 ± 0.5	1.0	6 ± 0.5	1.2	0	3.0	0.6	0.5
CF2W	CF3WS	T52	15.5 ± 1.0	52 ± 1.0	10 ± 0.5	1.0	6 ± 0.5	1.2	0	3.0	0.6	0.5
CF2W	CF3WS	T73	15.5 ± 1.0	73 ± 1.0	10 ± 0.5	1.0	6 ± 0.5	1.2	0	3.0	0.6	0.5
CF3W	CF5WS	T84	17.5 ± 1.5	84 ± 1.0	10 ± 0.5	1.0	6 ± 0.5	1.2	0	3.0	0.6	0.5
CF5W		T84	24.5 ± 1.5	84 ± 1.0	10 ± 0.5	1.0	6 ± 0.5	1.2	0	3.0	0.6	0.5

5.3 MB نوع & M & نوع MK نوع

واتس	الأبعاد (مم)
واتس	د	L	P ± 1.0	H1 ± 1.0	H2 ± 0.5	ر ± 0.15	qMax
1 / 2W، 1ws	3.2 ± 0.5	9.0 ± 1.0	12.5 / 15	10.5	4.5	1.2	3
1W، 2ws	4.5 ± 1.0	11.5 ± 1.0	15	10.5	4.5	1.25	3
2W، 3WS	5.0 ± 1.0	15.5 ± 1.0	20	10.5	4.5	1.25	3
3W5WS	6.0 ± 1.0	17.5 ± 1.0	25	10.5	4.5	1.25	3
5W	8.0 ± 1.0	24.5 ± 1.0	30	10.5	4.5	1.25	3

واتس	الأبعاد (مم)
واتس	ΦD	L	P ± 1.0	H ± 1.0
1 / 8W، 1 / 6W	1.8 ± 0.3	3.2 ± 0.5	6	8
1 / 4W، 1 / 2ws	2.3 ± 0.5	6.5 ± 0.5	10	8
1 / 2W، 1ws	3.2 ± 0.5	9.0 ± 1.0	12.5 / 15	10
1W، 2ws	4.5 ± 1.0	11.5 ± 1.0	15	10
2W، 3WS	5.0 ± 1.0	15.5 ± 1.0	20	10
3W	6.0 ± 1.0	17.5 ± 1.0	25	10
5W	8.0 ± 1.0	24.5 ± 1.0	30	10

واتس	الأبعاد (مم)
واتس	د	L	P ± 1.0	H ± 1.0	H1 ± 1.0
1 / 2W، 1ws	3.2 ± 0.5	9.0 ± 1.0	12.5	10	4.5
1W، 2ws	4.5 ± 1.0	11.5 ± 1.0	15	10	4.5
2W، 3WS	5.0 ± 1.0	15.5 ± 1.0	20	10	4.5
3W5WS	6.0 ± 1.0	17.5 ± 1.0	25	10	4.5

5.4 F نوع وFK2Type وFKK نوع

واتس	الأبعاد (مم)
واتس	ΦD	L	P ± 2.0	إي ماكس	H ± 1.0
1 / 2W، 1ws	3.2 ± 0.5	9.0 ± 1.0	6	3.5	5-8
1W، 2ws	4.5 ± 1.0	11.5 ± 1.0	8	3.5	5-8
2W، 3WS	5.0 ± 1.0	15.5 ± 1.0	8	3.5	5-8
3W	6.0 ± 1.0	17.5 ± 1.0	8	3.5	5-8

واتس	الأبعاد (مم)
واتس	ΦD	L	P ± 2.0	إي ماكس	H ± 1.0
1 / 2W، 1ws	3.2 ± 0.5	9.0 ± 1.0	6	3.5	5-8
1W، 2ws	4.5 ± 1.0	11.5 ± 1.0	8	3.5	5-8
2W، 3WS	5.0 ± 1.0	15.5 ± 1.0	8	3.5	5-8
3W	6.0 ± 1.0	17.5 ± 1.0	8	3.5	5-8

FKK

واتس	الأبعاد (مم)
واتس	ΦD	L	P ± 1.0	إي ماكس	H1 ± 1.0	H2 ± 1.0
1 / 2W، 1ws	3.2 ± 0.5	9.0 ± 1.0	5-7	3.5	8	4.5
1W، 2ws	4.5 ± 1.0	11.5 ± 1.0	5-9	3.5	8	4.5
2W، 3WS	5.0 ± 1.0	15.5 ± 1.0	5-9	3.5	8	4.5
3W	6.0 ± 1.0	17.5 ± 1.0	5-10	3.5	8	4.5

5 حزمة

5.1 الشريط في مربع التعبئة والتغليف (الذخيرة التعبئة والتغليف)

5.1.1 بيان

(1) الجزء العميل رقم

(2) الصانع الجزء رقم

(3) الكمية

(4) المصنع

6.1.2 حجم التعبئة مربع وكمية

اكتب		شكل	كمية	الأبعاد (مم)
مقياس عادى	صغير الحجم	شكل	كمية	L	W	H
CF1 / 8W	CF1 / 4WS	T26	5000 PCS	260	50	67
CF1 / 8W	CF1 / 4WS	T52	5000 PCS	260	80	72
CF1 / 4W	CF1 / 2WS	T26	5000 PCS	260	50	100
CF1 / 4W	CF1 / 2WS	T52	5000 PCS	260	80	100
CF1 / 2W	CF1WS	T52	2000 PCS	260	80	85
CF1W	CF2WS	T52	1000 جهاز كمبيوتر شخصى	260	80	85
CF1W	CF2WS	T67	1000 جهاز كمبيوتر شخصى	260	85	92
CF2W	CF3WS	T52	1000 جهاز كمبيوتر شخصى	260	80	100
CF2W	CF3WS	T73	1000 جهاز كمبيوتر شخصى	260	95	92
CF3W	CF5WS	T86	500PCS	260	110	75
CF5W		T86	250PCS	260	110	75

6.2 الشريط في مربع السائبة (الذخيرة السائبة)

6.2.1 بيان

(5) الجزء العميل رقم

(6) الصانع الجزء رقم

(7) الكمية

(8) المصنع

6.2.2 حجم التعبئة مربع وكمية

اكتب		شكل	كمية	الأبعاد (مم)
مقياس عادى	صغير الحجم	شكل	كمية	L	W	H
CF1 / 8W	CF1 / 4WS	P	10000 PCS	240	140	76
CF1 / 8W	CF1 / 4WS	صب	10000 PCS	240	140	76
CF1 / 4W	CF1 / 2WS	P	10000 PCS	240	140	76
CF1 / 4W	CF1 / 2WS	صب	10000 PCS	240	140	76
CF1 / 2W	CF1WS	P	5000 PCS	240	140	76
CF1 / 2W	CF1WS	صب	5000 PCS	240	140	76
CF1W	CF2WS	P	2000 PCS	240	140	76
CF1W	CF2WS	صب	2000 PCS	240	140	76
CF2W	CF3WS	P	2000 PCS	240	140	76
CF2W	CF3WS	صب	2000 PCS	240	140	76
CF3W	CF5WS	P	100PCS	240	140	76
CF3W	CF5WS	صب	250PCS	240	140	76
CF5W		P	50PCS	240	140	76
CF5W		صب	50PCS	240	140	76
