Place of Origin: | Guangdong, China (Mainland) |
اسم العلامة التجارية: | e.mini |
إصدار الشهادات: | CE/RoHS |
Model Number: | E-12V10A-LR120100 |
Minimum Order Quantity: | 20 Pieces |
---|---|
Packaging Details: | Work Bin and Handle Box |
Delivery Time: | Within 2-7 working days after getting deposit |
Payment Terms: | T/T, Western Union, Paypal |
Supply Ability: | 25000 Pieces per Month |
Efficiency: | 75% Min, At 115/230Vac input voltage,1/4,1/2,3/4 and full load calculation average efficiency | Protection: | Short circuit test,Over current Protection,Over Voltage Protection |
---|---|---|---|
Input Voltage: | Rated Voltage: 100~240Vac Variation Range: 90-264Vac | Input Frequency: | Rated Frequency: 50/60Hz Variation Frequency: 47-63Hz |
Production Name: | Computer AC Adapter | ||
تسليط الضوء: | محولات التيار المتردد الكمبيوتر,ومحول الطاقة الكمبيوتر |

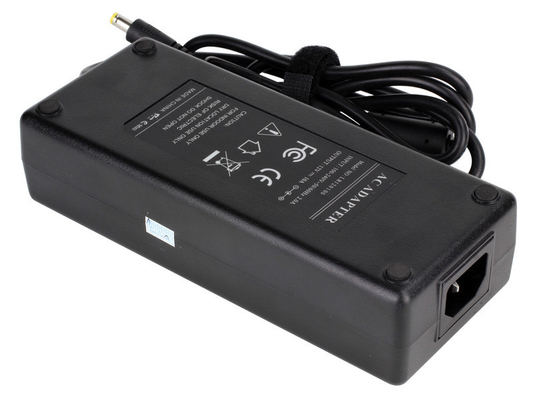

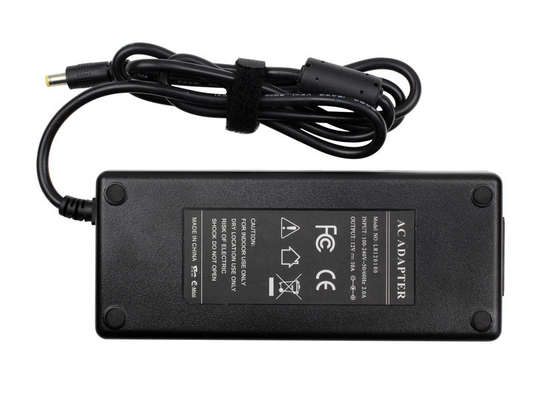

محول AC 12V 10A الحاسوب، الكمبيوتر محول الطاقة العالمي
الجملة أرخص 12V 10A محول / محول التيار المتردد
مواصفة:
نموذج: | E-البسيطة محول (10A) -LR120100 |
اكتب: | ITX الطاقة، DC-ITX محول الطاقة، LCD، LED محول عرض ومحول الكمبيوتر المحمول |
معامل: | 1، ومعيار جولة الفم انتاج واجهة: 2.5MM أقطار الداخلية، و 5.5mm القطر الخارجي؛ 12V انتاج التيار الكهربائي، 120W انتاج الطاقة |
1 وصف:
والغرض من هذه الوثيقة هو تحديد المتطلبات الوظيفية من إمدادات الطاقة التبديل 120W.
2 الخصائص INPUT:
2.1 الجهد الإدخال:
الفولطية: 100 ~ 240VAC
تباين المدى: 90-264Vac
2.2 تردد الإدخال:
تصنيف التردد: 50 / 60HZ
تباين التردد: 47-63HZ
2.3 المدخلات الحالية:
2.0Amps كحد أقصى في أي جهد الدخل وتصنيفا، والحمل الناتج العاصمة تصنيفا.
2.4 تدفق الحالية:
120 أمبير بداية ماكس الباردة في إدخال 240VAC، مع الحمل يتم التصويت و 25 ℃ المحيطة
2.5 المتردد تسرب الحالية:
0.25mA Max.At240Vac الإدخال.
3 خصائص الانتاج:
الناتج 3.1 الطاقة
الجهد االكهربى | دقيقة. حمل | تقييمه. حمل | القوة الاحتياطية | انتاج الطاقة |
12VDC | 0.01A | 10A | 1.0W ماكس | 120W |
3.2 تحميل الجامع / الخط اللائحة
الجهد االكهربى | دقيقة. حمل | تقييمه. حمل | خط التنظيم | تنظيم الحمل |
12VDC | 0.01A | 10A | ± 1٪ | ± 5٪ |
3.3Ripple والضوضاء:
تحت الجهد الاسمي وتحميل الاسمي تموج والضوضاء هي كما يلي عند قياس مع عرض ماكس فرقة من 20MHZ والموازي 47UF / 0.1uF، عبرت مرتبطة في مرحلة الاختبار.
الجهد تموج والضوضاء (كحد أقصى)
+ 12VDC 120mV ص
3.4 بدوره على تأخير الوقت:
3Second ماكس في 115VAC المدخلات والمخرجات الحمولة القصوى
3.5 ارتفاع الوقت:
40 ملي ماكس في 115VAC المدخلات والمخرجات الحمولة القصوى
3.6 تصمد الوقت:
5 ملي مين في 115VAC المدخلات والمخرجات الحمولة القصوى
3.7 الكفاءة:
75٪ الحد الأدنى، وفي 115 / 230VAC مساهمة الجهد، 1 / 4،1 / 2،3 / 4 والكامل حساب الحمل متوسط الكفاءة.
4 وظيفة الحماية:
4.1 القصير اختبار الدائرة:
التيار الكهربائي سيتم السيارات المستردة عند إزالة أخطاء ماس كهربائى.
4.2 أكثر من الحماية الحالية:
التيار الكهربائي سيتم السيارات المستردة عند أكثر من العيوب الحالية إزالة.
4.3 أكثر من حماية الجهد:
وإمدادات الطاقة صناعة السيارات عندما تعافى أخطاء إزالة 120٪ ~ 170٪.
5 REQUIREMET البيئية:
5.1Operating درجة الحرارة:
0 ℃ إلى 40 ℃، حمولة كاملة والتشغيل العادي
5.2 درجة حرارة التخزين: -20 ℃ إلى 80 ℃ مع حزمة
5.3 الرطوبة النسبية:
5٪ (0 ℃) ~ 90٪ (40 ℃) RH، 72Hrs، حمولة كاملة والتشغيل الطبيعي.
5.4 الاهتزاز:
التشغيل: IEC 721-3-3 3M3
5 ~ 9HZ، A = 1.5MM
9 ~ 200HZ، تسريع 5M / S2
وسائل النقل:
IEC 721-3-2 2M2
5-9Hz، A = 3.5MM
9 ~ 200HZ، تسريع = 5M / S2
200 ~ 500HZ، تسريع = 15M / S2
محاور و 10 دورة في محور
قد يحدث أي ضرر دائم أثناء الاختبار.
العينة لديها لاستعادة الوضع الأصلي بعد انقطاع الكهرباء / على.
5.5 اسقاط جاهزة:
1M لجدار جبل نوع و760mm لنوع سطح المكتب وصفها على النحو الوارد أعلاه.
ويتكون السطح الأفقي من الخشب الصلب لا يقل عن 13mm سميكة، التي شنت على طبقتين من الخشب الرقائقي كل 19MM الى 20mm سميكة، كافة معتمد على الخرسانة أو ما يعادلها الكلمة غير مرن.
6 سلامة المطلب:
6.1Safety: اتفاق مع
6.2 قوة عازلة مرحبا وعاء:
المرحلة الابتدائية إلى الثانوية: 1800Vac10mA / 3S لنوع الاختبار.
مقاومة 6.3 العزل:
المرحلة الابتدائية إلى الثانوية: 10MΩ دقيقة في العاصمة 500V.
6.4 EMI STANDARD
يلتقي حدود
<1>. لجنة الاتصالات الفدرالية قواعد الصف part15 B
<2> .EN55022 قواعد فئة B
<3> .GB9254-1998، GB17625.1-2003
7 الشرط الميكانيكية:
7.1 العلبة:
حجم امدادات الطاقة: L170 خ W72 العاشر H41.5mm.
7.2 موصل الإدخال:
IEC-320-C14
8 حبل
9 LABEL:
