| Place of Origin: | China |
| اسم العلامة التجارية: | FOCONEC |
| إصدار الشهادات: | RoHS |
| Model Number: | Multifunctional OTDR |
| Minimum Order Quantity: | 1 |
|---|---|
| Packaging Details: | Carton |
| Delivery Time: | 2-5 days |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 200 sets per week |
| Application: | designed for testing FTTx network | Distance range: | 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km(SMF) |
|---|---|---|---|
| Optical connector: | FC/SC/ST (universal connector) | Type: | OTDR,VFL,optical power meter tester |
| تسليط الضوء: | الألياف البصرية السلطة متر,خطأ بصري لتحديد المواقع |
||

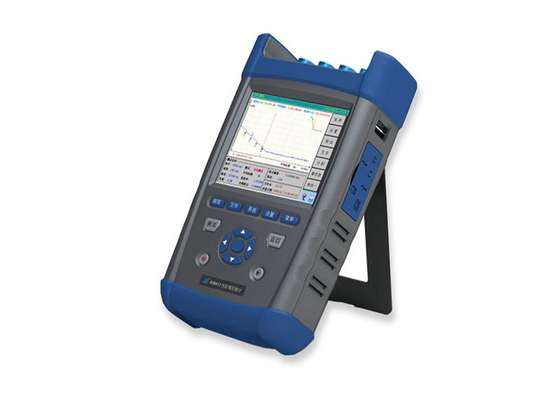

تستر البصرية OTDR المتكاملة بوخوم الألياف، محمول عداد الطاقة الضوئية ومصدر الضوء
سريع التفاصيل:
ملخصات المنتج:
FOC8002 OTDR هو أداة قياس الأداء العالي مع متعددة الوظائف صممت لاختبار الشبكة الألياف الضوئية. انها تستخدم أساسا لقياس الخصائص الفيزيائية للألياف الضوئية تحت الاختبار، مثل الطول، وخسارة الإرسال وفقدان لصق الخ .. ويمكن أيضا تحديد موقع أخطاء أو فواصل من الألياف البصرية. انها تطبق على نطاق واسع في صناعة والبناء والصيانة في نظام الاتصالات والألياف البصرية.
الخصائص الرئيسية:
1. المحمولة، وخفيفة الوزن والراحة للتحمل
النطاق الديناميكي 2. 45dB درجة عالية
3. ≤1m منطقة الحدث خارج القصير الميتة
4. 0.05M قرار مسافة عالية، ونقاط أخذ العينات 128K
5. قياس السيارات السريعة، واحدة على زر التشغيل
6. اختبار ما يصل إلى أربعة أطوال موجية مع وحدة واحدة
7. الاتصالات ضوء الاختيار تلقائيا
8. وظيفة عن بعد عبر إيثرنت
9. واجهات USB مزدوجة، ودعم عصا USB والطابعة وتحميل كابل مباشرة إلى الكمبيوتر عن طريق اكتف
10. دعم تنسيق الملف Bellcore GR196 في الكتابة أو القراءة
11. المدمج في بطارية ليثيوم مع قدرة عالية لأكثر من 8 ساعات من عمر التشغيل
12. تحديد مكان مرئي خطأ (بوخوم) والبصرية السلطة متر
13. العالمي FC / PC، FC / SC، FC / ST نوع الموصل، انها مريحة لتنظيف السطح
14. وظيفة فريدة من نوعها من استكمال تطبيق البرمجيات على شبكة الإنترنت، والعودة إلى المصنع غير ضرورية
منطقة ميتة الحدث خارج القصير
نظرا لارتفاع قرارها، FOC8002 OTDR ديه 1M الحدث خارج القصير منطقة ميتة، الذي هو مناسبة لاختبار الألياف البصرية قصيرة وضفيرة الألياف البصرية.
analyzation السيارات عالية السرعة
FOC8002 يمكن تحديد بسرعة وتحديد موقع الأحداث والأخطاء في التتبع بدقة، ثم يسرد كافة الأحداث حتى في الجدول، لذلك فمن المفيد جدا أن مشرفون إلى تحسين كفاءة وانها غير ضرورية للتعرف على الخلفية المعرفية النسبية.
قياس سرعة السيارات عالية
وظيفة قياس السيارات من FOC8002 OTDR يجعل من غير الضروري أن المشغل لمعرفة مزيد من التفاصيل من التشغيل. تصبح عملية بسيطة للغاية: بعد توصيل الألياف، اضغط فقط 【】 البداية، ثم يتم عرض التتبع قياس ويتم سرد الأحداث على الشاشة في بضع ثوان، الآن، يمكنك عرض جدول التتبع والحدث.
فريدة من نوعها القدرة على اختبار PON
FOC8002 يعتبر مثاليا للوصول واختبار شبكة الألياف الضوئية للمنازل، وتمكنك من اختبار من خلال 1x32 الخطان حتى 1x64 لPON (الشبكة البصرية المنفعلة) الاختبار.
تقدم FOC8002 حدث 1M المنطقة الميتة استثنائية و0.05M قرار مسافة عالية، والتي يمكنك تميز كل الأحداث بين المرسل ولوحة توزيع الألياف المكتب المركزي.
وظيفة بوخوم مريحة
انه المدمج في 650NM البصرية محدد خطأ (بوخوم) هو المثل الأعلى لتحديد لصق سيئة، موصل سيئة، كسر أو الانحناء الكلي بسهولة. بوخوم القياسية مع أكثر من 2 ميللي وات انتاج الطاقة هو مصنع المثبتة في FOC8002 FOCONEC، والتي وبعد العملية هو ما يزيد على 5 كيلومترات.
الاتصالات ضوء فحص
عند قياس الألياف في الخدمة، ونتيجة القياس من قبل OTDR ليست دقيقة، وهناك خطر محتمل من ضرر دائم في الكهروضوئية الداخلية لاستقبال تدر. لمنع هذه المشاكل، ويمكن للFOC8002 OTDR كشف تلقائيا وبصمت إذا ضوء البلاغ الحالي بعد توصيل الألياف تحت الاختبار، حالما يتم التحقق من ضوء الحالي، في وقت واحد، سيتم عرض رسالة تحذير وسوف حماية OTDR الداخلية تكون نشطة على الفور.
موجات متعددة ونماذج
FOC8002 OTDR يمكن أن توفر أي من وضع واحد أو المتعدد أو كليهما، وتهدف إلى اختبار FUT في ما يصل إلى أربعة أطوال موجية في وحدة واحدة، مثل 850، 1300، 1310، 1383، 1490، 1550، 1625 وموجات 1650nm، التي FOC8002 يمكن أن يكون تستخدم على نطاق واسع من مسافة بعيدة لشبكات الألياف الضوئية، الكيبل التلفزيوني، LAN، يمكن وصول والمترو.
الواجهة الخارجية وفيرة
FOC8002 وفرة الواجهة الخارجية، مثل USB، مين USB، إيثرنت، وسماعة والتنمية المستدامة، وبسبب هذه، يمكن أن توفر الوظائف التالية:
1. التدريب عبر الوسائط المتعددة للمشغلين، والتي يمكن أن تتيح لك أن تصبح خبير قياس غضون فترة زمنية قصيرة.
2. تنفيذ النائية السيطرة من خلال إيثرنت، استكشاف الأخطاء وإصلاحها من مسافات طويلة ليفية تحت الاختبار.
3. الطباعة أثر والجدول الحدث
تطبيق البرمجيات 4. تحديث عبر الإنترنت
تطبيق نموذجي:
يستخدم FOC8002 OTDR أساسا لقياس شبكة الألياف الضوئية، فإنه يوفر متعددة الوظائف في وحدة واحدة. تقدم FOC8002 ثلاث طرق القياس: الوضع اليدوي (بما في ذلك الوضع الحقيقي الوقت ووضع متوسط)، السيارات واسطة واسطة منطقة ميتة.
وضع دليل القياس: الوضع اليدوي هو مناسبة لمشغل المهرة الذين على دراية وثيقة. في وضع قياس هذا، للحصول على نتائج أكثر دقة، الوقت الحقيقي واسطة أو واسطة متوسط يمكن تحديد إذا لزم الأمر.
في الوقت الحقيقي واسطة، ويمكن الكشف عن التغيرات الدينامية من سلسلة الألياف في الوقت المناسب، فمن المفيد جدا عندما تحتاج إلى مراقبة تأثير وعملية من الألياف التي تقسم أو متصلة.
في متوسط قياس الوضع، والضجيج في أثر يمكن قمعها، ويتم تحسين SNR (نسبة الضوضاء إشارة)، وبالتالي فإن النتيجة هي أكثر دقة. في الواقع، يتم تنفيذ أكثر متوسط مرات، وقمع المزيد من الضوضاء في أثر، وأنفقت وقتا أطول لمعالجة الإشارات. في الممارسة العملية، يجب تعيين متوسط مرات بشكل صحيح وفقا للضرورة.
وضع قياس لصناعة السيارات: يتم تعيين شروط القياس الأمثل تلقائيا، فإنه من الضروري أن المشغل للتعرف على خلفية معرفية معقدة ومزيد من التفاصيل على العمل. في هذا الوضع، والنتائج أكثر دقة ويمكن الحصول عندما يتم تعيين متوسط الأوقات المناسبة، لكنه سيزيد من وقت معالجة الإشارات.
وضع منطقة ميت: هذا الوضع مناسب لاختبار الألياف البصرية وعلى مسافة قصيرة والإعدادات الأمثل من نطاق مسافة، يمكن تنفيذه عرض النبض والمخفف تلقائيا. للحصول على أفضل نتيجة، ويؤمن للخسارة العودة النهائية أقل من -40dB.
المعايير الفنية:
| النطاق الديناميكي | يرجى الرجوع إلى "مواصفات وحدات OTDR" |
| عدم اليقين بعد | ± (0.75M + فضاء العينة + قياس المسافة × 0.0025٪) |
| قرار أخذ العينات | 0.05،0.1،0.2،0.5،1،2،4،8،16m |
| نطاق مسافة | 0.4،0.8،1.6،3.2،6.4،16،32،64،128،256،512km (SMF)؛ |
| 0.4،0.8،1.6،3.2،6.4،16،32 (MMF من 850nm و) | |
| عرض النبض | 5،10،30،80،160،320،640،1280،5120،10240،20480ns |
| 5،10،30،80،160،320،640،1280 (MMF من 850nm و) | |
| عتبة الخسارة | 0.01dB |
| نقاط أخذ العينات | ما يصل الى 128K |
| الخطي | 0.05dB / ديسيبل |
| قرار خسارة | 0.001dB |
| سعة الذاكرة | ≥800traces (بناء-في)، ≥65500traces (2GB SD التخزين) |
| وضع مؤشر الانكسار المجموعة | 1،00000-2،00000 (0.00001steps) |
| وحدة المسافة | كم، م، KFT، قدم |
| عرض | 640 × 480، 6.5 بوصة TFT-LCD (شاشة اللمس) |
| السطح البيني | USB، مين USB، إيثرنت، وسماعة، والتنمية المستدامة |
| موصل بصري | FC / SC / ST (موصل عالمي) |
| بوخوم | 650NM ± 10nm، 2MW (نموذجي)؛ CW / 1HZ |
| عداد الطاقة الضوئية | نطاق الطول الموجي: 1200nm إلى 1650nm نطاق القياس: -60 إلى دقة قياس 0dBm: 5٪ (- 10dBm، CW) |
| مزود الطاقة | محول AC 100 إلى 240V، 50 / 60HZ، 1.5A DC: 19V ± 2V (2A) المدمج في بطارية ليثيوم: 4400MAH، وقت التشغيل ≥8 ساعة 2 |
| لغة | اختيار المستخدم: الصينية المبسطة والإنكليزية والروسية والكورية وغيرها .. (يرجى الاتصال CETC 41 للآخرين) |
| درجة حرارة التشغيل | -10 إلى 50 ℃ (شحن: 5-40 ℃) |
| درجة حرارة التخزين | -40 إلى 70 ℃ (البطارية: -20 إلى 60 ℃) |
| الرطوبة النسبية | 5٪ إلى 95٪، دون تكاثف |
| الأبعاد | 295 × 186 × 75 (ملم) |
| وزن | 2.5KG تقريبا. |
NOTE1: لا يشمل عدم اليقين بسبب مؤشر الألياف
NOTE2: انخفاض سطوع، شاملة القياس.
OTDR وحدات ودليل الترتيب:
| عدد ترتيب | الطول الموجي التشغيل | نوع الألياف | المدى الحيوي (ديسيبل) | منطقة الميت الحدث (م) | منطقة ميتة توهين (م) |
| FOC8002-2101 | 1310 / 1550nm | SMF | 42/40 | 2/2 | 10/10 |
| FOC8002-2102 | 1310 / 1550nm | SMF | 40/38 | 1/1 | 10/10 |
| FOC8002-2103 | 1310 / 1550nm | SMF | 37/35 | 1/1 | 10/10 |
| FOC8002-3103 (PON) | 1310/1550 / 1625nm (بناء في فلتر) | SMF | 39/37/37 | 1/1/1 | 10/10/10 |
| FOC8002-4101 | 1310/1490/1550 / 1625nm | SMF | 35/32/34/34 | 1/1/1/1 | 10/10/10/10 |
الملحقات القياسية:
| لا. | اسم | كمية |
| 1 | خط كهربائي عالي الضغط | 1 |
| 2 | محول AC / DC | 1 |
| 3 | شهادة الجودة | 1 |
| 4 | دليل المستخدم | 1 |
| 5 | برنامج تتبع تحليل (CD) | 1 |
| 6 | حقيبة الحمل الصلبة (بما في ذلك جالوس) | 1 |
| 7 | جالوس خاص صك | 1 |
| 8 | FC / SC، موصلات FC / ST | 1 |
