تفاصيل سريعة

مكان المنشأ: الصين

اسم العلامة التجارية: Enargy

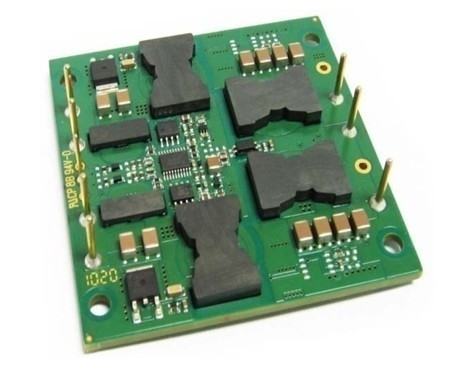

نموذج رقم: JS150-24S12-POC

خرج الطاقة: 150W

نطاق درجة حرارة التشغيل: -20 ~ 85 ℃

نطاق الإدخال الجهد: 18-36Vdc

الناتج الجهد: 12VDC

الكفاءة: 88٪

حجم (L * W * H): 72.1 * 72.1 * 9.1mm

الدفع والشحن الشروط

الحد الأدنى من أجل الكمية: 1PCS

السعر: التفاوض

التسليم في الوقت المحدد: التفاوض

إنتاج القدرة: 1000PCS / الأسبوع

الميزات الرئيسية

· انتاج الطاقة: 150W

· مجموعة واسعة المدخلات: 18-36Vdc

· ارتفاع كفاءة التحويل: 88٪

· تنظيم الخط إلى ± 0.5٪

· تنظيم الحمل ل± 0.5٪

ثابت تردد التشغيل

· عزل الجهد: 1500V

· تمكين (ON / OFF) السيطرة

· حماية الانتاج خلال الحمل

· زوبعة طريقة حماية ماس كهربائى

· الإفراط في درجة الحرارة حماية

· مساهمة تحت الجهد قفل التدريجي

· الناتج الجهد تقليم: ± 10٪

نظرة عامة على المنتج

هذه الوحدات تحويل DC-DC استخدام التكنولوجيات المتقدمة من قوة المعالجة ومراقبة والتعبئة والتغليف لتقديم الأداء والمرونة والاعتمادية وفعالية عنصر قوة ناضجة من حيث التكلفة. يوفر عالية التردد المشبك نشط التبديل كثافة الطاقة العالية مع انخفاض مستوى الضجيج وكفاءة عالية.

مقدمة المنتج

سلسلة JS هو تحويل الإخراج واحدة بشكل مستقل يستخدم في صناعة قياسي حجم حزمة من الطوب. كفاءة عالية جدا هو نتيجة لENARGY CORP طوبولوجيا على براءة اختراع يستخدم تصحيح متزامن وتصميم مبتكر البناء للحد من تبديد الحرارة والسماح كثافة طاقة عالية للغاية. قوة تبدد من قبل المحول منخفضة بحيث بالوعة الحرارة غير مطلوب، مما يوفر التكلفة والوزن والطول، والجهد التطبيق. وقد تم تثبيت جميع مكونات السلطة والسيطرة على ثنائي الفينيل متعدد الكلور الركيزة متعدد الطبقات مع سطح highyield جبل التكنولوجيا، مما أدى إلى منتج أكثر موثوقية.

خصائص 1.Electric

تنطبق الخصائص الكهربائية على نطاق التشغيل الكامل للمساهمة الجهد، الحمل الناتج ودرجة الحرارة لوحة قاعدة، ما لم ينص على خلاف ذلك. جميع درجات الحرارة تشير إلى درجة حرارة التشغيل في وسط لوحة قاعدة. جميع التجارب بيانات في تا = 25oC باستثناء تعريف خاص.

1.1Absolute التقييمات الأقصى

خصائص 1.2Input

خصائص 1.3Output

خصائص الاستجابة 1.4Dynamic

خصائص 1.5Functional

1.6Isolation خصائص

2. الخصائص العامة

خصائص 3.Environmental

4.Standards الامتثال

5.Qualification مواصفات

6.Typical الموجة والمنحنيات

الشكل 1: الكفاءة في الاسمي الجهد الناتج مقابل تيار الحمل عن الحد الأدنى، الاسمية، والحد الأقصى لمساهمة الجهد عند 25 درجة مئوية.

الشكل 2: كفاءة في الاسمي انتاج التيار الكهربائي و 60٪ قوة التصويت مقابل معدل تدفق الهواء لدرجات حرارة الهواء المحيط من 25 درجة مئوية و 40 درجة مئوية and55 ° C (الاسمي مساهمة الجهد).

الشكل (3): تبديد الطاقة في الاسمي الجهد الناتج مقابل تيار الحمل عن الحد الأدنى، الاسمية، والحد الأقصى لمساهمة الجهد عند 25 درجة مئوية.

الشكل 4: تبديد الطاقة في الاسمي انتاج التيار الكهربائي و 60٪ تصنيف السلطة مقابل معدل تدفق الهواء لدرجات حرارة الهواء المحيط من 25 درجة مئوية و 40 درجة مئوية، و 55 درجة مئوية (الاسمي مساهمة الجهد).

الرقم 5: الحد الأقصى لانتاج منحنيات derating السلطة مقابل درجة حرارة الهواء المحيط لمعدلات تدفق الهواء من 0 LFM من خلال 400 LFM مع تدفق الهواء من دبوس دبوس 1 إلى 5 (الاسمي مساهمة الجهد).

الشكل 6: مؤامرة الحرارية للتحويل في تحميل كامل الحالي (150W) مع تدفق 25 ° C الهواء بمعدل 100 LFM. الهواء المتدفق عبر تحويل من دبوس دبوس 1 إلى 5 (الاسمي مساهمة الجهد).

الرقم 7: الحد الأقصى لانتاج منحنيات السلطة derating مقابل درجة حرارة الهواء المحيط لمعدلات تدفق الهواء من 0 LFM من خلال 400 LFM مع تدفق الهواء من مدخلات الانتاج (الاسمي مساهمة الجهد).

الرقم 8: مؤامرة الحرارية للتحويل في تحميل كامل الحالي (150W) مع تدفق 25 ° C الهواء بمعدل 100 LFM. الهواء المتدفق عبر تحويل من مدخلات الانتاج (الاسمي مساهمة الجهد)

الرقم 9: بدوره على اساس عابرة في حمولة كاملة (حمل مقاوم) (20 مللي / شعبة) .Input الجهد قبل تطبيقها.

الفصل 1: VOUT (5V / شعبة) .Ch 2: ON / OFF المدخلات (5V / شعبة)

الرقم 10: إيقاف لأسفل وقت سقوط في حمولة كاملة (400 ميكرو ثانية / شعبة).

الفصل 1: VOUT (5V / شعبة) .Ch 2: ON / OFF المدخلات (5V / شعبة).

الشكل 11: استجابة انتاج التيار الكهربائي إلى خطوة تغيير في الحمل الحالي (50٪ -75٪ -50٪ من Iout (كحد أقصى)؛ دي / دينارا = 0.1A / ميكرو ثانية). غطاء الحمل: 10μF، 100 mΩ ESR التنتالوم مكثف و1μF مكثف السيراميك. الفصل 1: VOUT (100mV / شعبة).

الشكل 12: استجابة انتاج التيار الكهربائي إلى خطوة تغيير في الحمل الحالي (50٪ -75٪ -50٪ من Iout (حد أقصى): دي / دينارا = 2.5A / ميكرو ثانية). غطاء الحمل: 470μF، 30 mΩ ESR التنتالوم مكثف و1μF سقف السيراميك. الفصل 1: VOUT (100mV / شعبة).

الشكل 13: الناتج تموج الجهد في الاسمي مساهمة الجهد وتصنيف الحمل الحالي (100mV / شعبة). تحميل السعة: 1μF مكثف السيراميك و10μF التنتالوم مكثف. عرض النطاق الترددي: 20 ميغاهيرتز.

7.Function المواصفات

7.1Enable (ON / OFF) التحكم (دبوس 4)

يسمح تمكين دبوس وحدة الطاقة إلى أن تحول على نحو متقطع إلكترونيا. وظيفة تمكين (ON / OFF) مفيدة للحفاظ على طاقة البطارية، لتطبيق قوة نابض أو لمدة تصل قوة التسلسل.

تتم الإشارة إلى تمكين دبوس إلى معلومات- VIN. يتم سحبها حتى داخليا، لذلك لا يلزم مصدر جهد خارجي. وينصح جامع مفتوح (أو استنزاف مفتوحة) مفتاح للتحكم في تمكين دبوس.

عند استخدام تمكين دبوس، تأكد من أن المرجع هو حقا دبوس معلومات- VIN، وليس قبل تصفية EMI أو عن بعد من وحدة. اقتران بصريا إشارة تحكم وتحديد مكان وجود مقرنة علم البصريات بشكل مباشر في وحدة وتجنب أي من هذه المشاكل. إذا لم يتم استخدام تمكين دبوس، فإنه يمكن أن تترك عائمة (منطق إيجابي) أو متصلا دبوس معلومات- VIN (منطق سلبي) .Figure وتفاصيل خمس الدوائر الممكنة لقيادة / OFF دبوس ON. الشكل باء هو نظرة مفصلة من الدوائر ON / OFF الداخلية.

7.2Protection الميزات

· المدخلات وكيل الجهد تأمين: تم تصميم المحول لإيقاف عندما مساهمة الجهد منخفض جدا، مما يساعد تجنب مشكلة عدم استقرار النظام المدخلات، والدوائر تأمين هي مقارنة مع العاصمة التباطؤ. عندما ترتفع مساهمة الجهد، يجب أن تتجاوز بدوره على قيمة الجهد عتبة نموذجي (المدرجة في الصفحة مواصفات) قبل تحويل وتشغيل. مرة واحدة لتحويل قيد التشغيل، يجب أن تقع جهد الدخل أقل من قيمة الجهد عتبة-إيقاف تشغيل نموذجية قبل تحويل سيتم إيقاف.

· الناتج الحد الحالي: لا يزال الحد الحالي الحد الأقصى مستمر بينما يتراجع انتاج التيار الكهربائي. ومع ذلك، وبمجرد أن مقاومة المدى القصير عبر إخراج صغيرة بما يكفي لجعل انخفاض انتاج التيار الكهربائي أقل من ناتج محدد DC-الحد الحالي إيقاف الجهد، وتحويل إلى وضع زوبعة لأجل غير مسمى الدولة وحماية ماس كهربائى حتى تتم إزالة حالة ماس كهربائى. هذا يمنع التدفئة المفرطة للتحويل أو مجلس الحمل.

· الإفراط في درجة الحرارة الاغلاق: جهاز استشعار درجة الحرارة على تحويل الحواس متوسط ​​درجة حرارة وحدة. تم تصميم الدائرة اغلاق الحرارية لتحويل تحويل قبالة عندما تكون درجة الحرارة في الموقع لمست وصلت القيمة إيقاف الإفراط في درجة الحرارة. وسوف تسمح للتحويل لتشغيل مرة أخرى عندما تكون درجة الحرارة من مكان لمست تقع من قبل مبلغ الإفراط في درجة الحرارة إيقاف قيمة إعادة التخلفية.

حلبة تطبيق 7.3Typical

الطريقة 8.Test

8.1Output تموج والضوضاء اختبار

يتكون تموج إخراج تموج التردد الأساسي وارتفاع وتيرة ارتفاع ضجيج التبديل. تردد تموج التحول الأساسي (أو تموج الأساسي) هو في 100KHZ لمجموعة 1MHZ. ارتفاع تردد التبديل ارتفاع الضوضاء (أو ضجيج التحول) هو في ميغاهرتز 10 إلى مجموعة 50MHZ. يتم تحديد ضجيج التحول عادة مع 20 ميغاهيرتز لتشمل جميع التوافقيات كبيرة لارتفاع الضوضاء.

أسهل طريقة لقياس تموج الإخراج والضوضاء هي استخدام تلميح الذبذبات التحقيق وخاتم الأرض الضغط مباشرة على الناتج دبابيس تحويل الطاقة، كما هو مبين أدناه. وهذا يجعل من أقصر صلة محتملة عبر محطات الانتاج. لا ينبغي أبدا أن تستخدم مقطع الأرض الذبذبات التحقيق في قياس تموج والضوضاء. سوف مقطع الأرض لا تعمل فقط كهوائي وبيك اب ويشع طاقة عالية التردد، ولكن سوف أعرض الضجيج وضع مشترك لقياس كذلك.

يظهر الإعداد الاختبار المعياري لقياس تموج والضوضاء في الشكل D. مأخذ التحقيق (تكترونكس، PN 131،0258-00) يستخدم للقياسات للقضاء على التقاط الضوضاء المرتبطة كليب الأرض طويلة من التحقيقات النطاق.

معلومات 9.Physical

ملخص 9.1Mechanical

الملاحظات:

1. دبابيس 3 هي 0.040 "(1.02mm) ديا.

2. جميع دبابيس أخرى هي 0.060 "(1.52mm) ديا.

3. التحمل: x.xx ± 0.02 في (س س ± 0.5mm و).

x.xxx ± 0.010 في. (x.xx ± 0.25mm)

9.2Pin تسميات
